АТС Panasonic KX-NS500, в общем-то, как и другие АТС Panasonic, представляет из себя конструктор. Есть основной блок, в котором уже предустановлены 6 городских аналоговых, 2 цифровых внутренних и 16 аналоговых внутренних порта. Далее вы ее собираете, комплектуя разными картами, согласно техническому заданию. Какие платы поддерживает АТС Panasonic KX-NS500? Вот список, потом пройдемся по каждой отдельно:
KX-NS5110X — DSP процессор (тип S) (DSP S)
KX-NS5111X — DSP процессор (тип М) (DSP M)
KX-NS5112X — DSP процессор (тип L) (DSP L)
KX-NS5130X — Ведущая плата расширения с 3-мя портами (EXP-M)
KX-NS5134X — Карта флэш-памяти SD (тип XS) (SD XS)
KX-NS5135X — Карта флэш-памяти SD (тип S) (SD S)
KX-NS5136X — Карта флэш-памяти SD (тип M) (SD M)
KX-NS5162X — Плата интерфейса домофона (DPH2)
KX-NS5170X — 4-портовая плата гибридных внутренних линий (DHLC4)
KX-NS5171X — 8-портовая плата цифровых внутренних линий (DLC8)
KX-NS5172X — 16-портовая плата цифровых внутренних линий (DLC16)
KX-NS5173X — 8-портовая плата аналоговых внутренних линий (MCSLC8)
KX-NS5174X — 16-портовая плата аналоговых внутренних линий (MCSLC16)
KX-NS5180X — 6-портовая плата аналоговых внешних линий (LCOT6)
KX-NS520RU — Блок расширения
KX-NS5290CE — Плата PRI30 / E1 (PRI30/E1

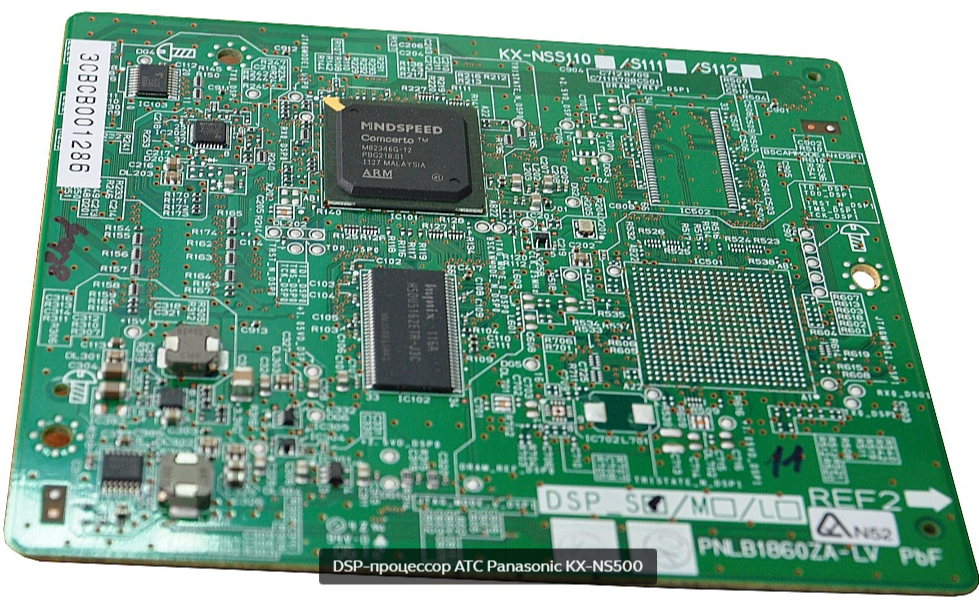

DSP-процессор АТС Panasonic KX-NS500
Цифровой сигнальный процессор. Преобразует человеческую речь в IP-пакеты и обратно. А также транслирует кодеки и протоколы. Без DSP АТС Panasonic KX-NS500 не поддерживает IP-телефонию. В комплекте с АТС не поставляется. Почему? А чтоб станция дешевле казалась. К тому же их 3 разных по мощности типа существует:
KX-NS5110X — DSP процессор (тип S) (DSP S). Обеспечивает самое низкое количество одновременных соединений между IP частью и традиционной телефонией. Количество каналов зависит от кодеков, которые используются, но для простоты можно считать, что это ~64 канала.
KX-NS5111X — DSP процессор (тип М) (DSP M). Средний ДСП процессор примерно на ~128 каналов.
KX-NS5112X — DSP процессор (тип L) (DSP L). Самый мощный процессор и, соответственно, самый дорогой. Обеспечивает ~256 каналов.
Для DSP-процессора имеется специальное место на материнской плате, да — надо снять крышку на АТС. И ставится он только один на АТС Panasonic. Поэтому, рассчитывайте и выбирайте его заранее. Хотя его можно заменить в любое время, при этом АТС автоматически его распознает. Ничего программировать не нужно.

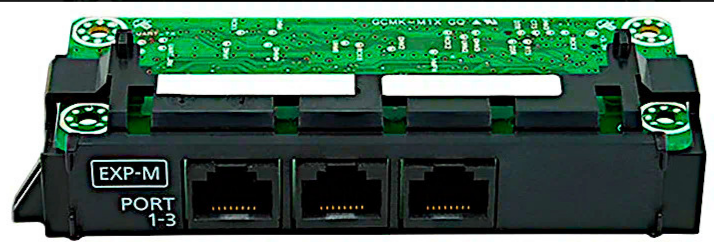

KX-NS5130X — плата для подключения дополнительных блоков к базовому.
Как вы знаете, к АТС Panasonic KX-NS500 можно подключить еще три блока расширения Panasonic KX-NS520. Эти дополнительные блоки подключаются через карту расширения Panasonic KX-NS5130. В комплекте с базовым блоком она не поставляется, приобретается отдельно. Для нее в базовом блоке есть отдельный слот. Крышку станции снимать не нужно. Обратите внимание на маркировку EXP-M (где М означает Master). Логично предположить что в блоке расширения стоит карта EXP-S (Slave). Так и есть — уже предустановлена.

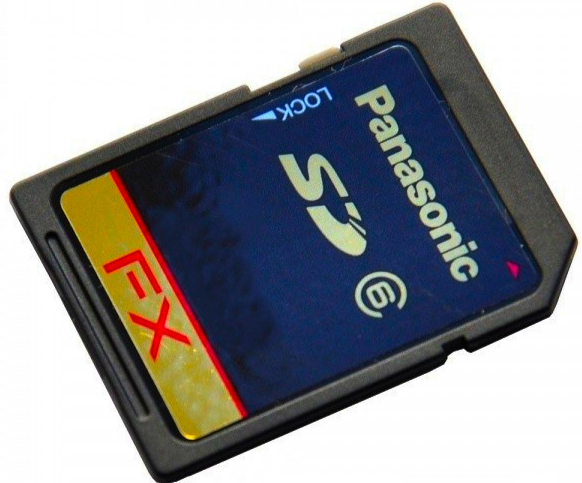

Карта памяти АТС Panasonic KX-NS500
Это не основная память АТС. Здесь хранятся только бэкапы сообщений, голосовые подсказки и записи разговоров. То есть АТС без нее прекрасно работает, но без использования речевых функций. Зачем нужна карта памяти на АТС Panasonic:
- Запись разговоров
- Call-центр
- Голосовая почта
- Бэкапы
И снова, как и DSP-процессор, карта памяти не поставляется с АТС, а приобретается отдельно. И снова их три разных типа в зависимости от емкости. Емкость карты памяти АТС Panasonic KX-NS500 измеряется для удобства в часах.
KX-NS5134X — Карта флэш-памяти SD (тип XS) (SD XS) 40 часов записи
KX-NS5135X — Карта флэш-памяти SD (тип S) (SD S) 200 часов записи
KX-NS5136X — Карта флэш-памяти SD (тип M) (SD M) 400 часов записи
И, как в случае с DSP-процессором, карту памяти можно поставить только одну и в свой слот. Крышку снимать надо.

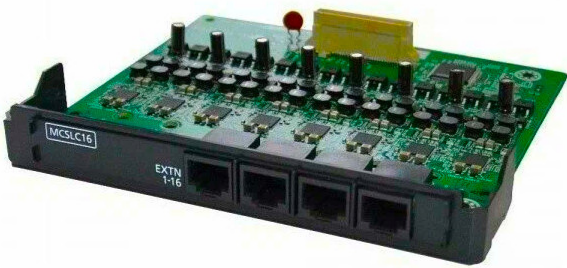

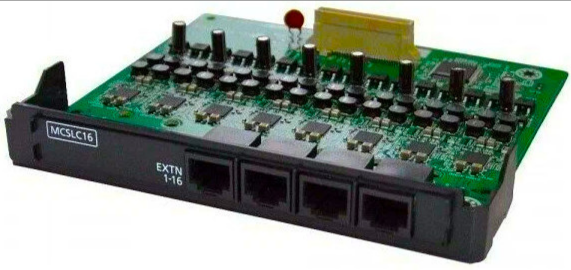

Карты внутренних абонентов АТС Panasonic KX-NS500
Тут присутствуют карты расширения с цифровыми портами, с гибридными и с аналоговыми. На цифровые порты подключаются системные телефоны, на аналоговые — простые аналоговые аппараты (хоть с дисковым номеронабирателем), ну а гибридные, как видно из названия, поддерживают и цифровые и аналоговые аппараты.
Все карты вставляются в правые универсальные слоты — не перепутаете. Главное — много не ставьте. Можно поставить 1 карту на 16 абонентов (16 уже есть в базе), или 2 карты по 8 абонентов. Гибридная тоже считается как 8.
KX-NS5170X — 4-портовая плата гибридных внутренних линий (DHLC4)
KX-NS5171X — 8-портовая плата цифровых внутренних линий (DLC8)
KX-NS5172X — 16-портовая плата цифровых внутренних линий (DLC16)
KX-NS5173X — 8-портовая плата аналоговых внутренних линий (MCSLC8)
KX-NS5174X — 16-портовая плата аналоговых внутренних линий (MCSLC16)

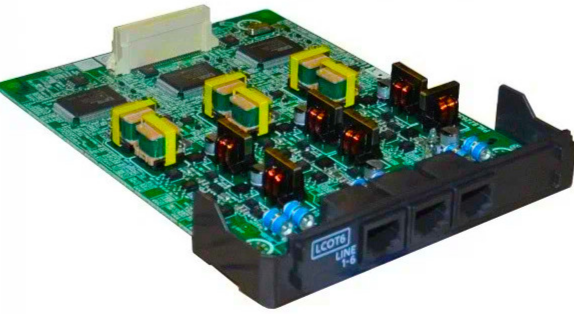

Карта расширения аналоговых внешних линий
Она только одна такая KX-NS5180X. Ставится в левую часть АТС Panasonic KX-NS500. Тут все просто. Главное помнить, что в базовый блок ее можно поставить только одну, а в блок расширения — две. И то, если не стоит уже там карта потока.

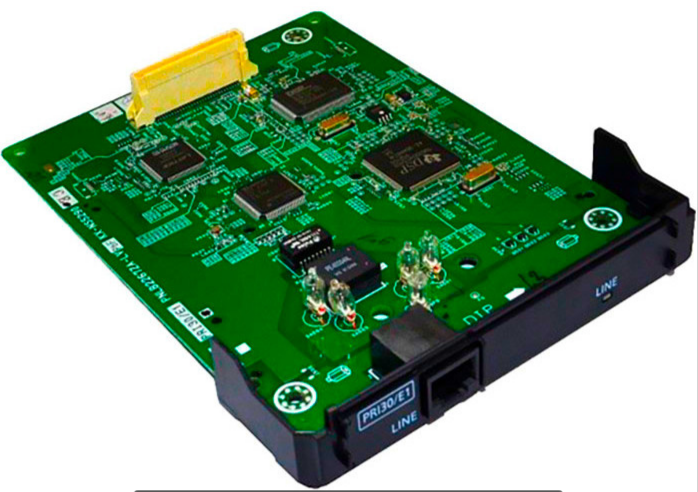

Карта потока E1 ISDN PRI30 АТС Panasonic KX-NS500
Тут тоже все просто. Panasonic KX-NS5290. Можно поставить только одну на базовый блок и одну на блок расширения. Максимум на систему — 4 карты. Карта обеспечивает 30 каналов цифрового потока E1. Итого на систему — 120 каналов. При установке — крышку снимать не нужно.

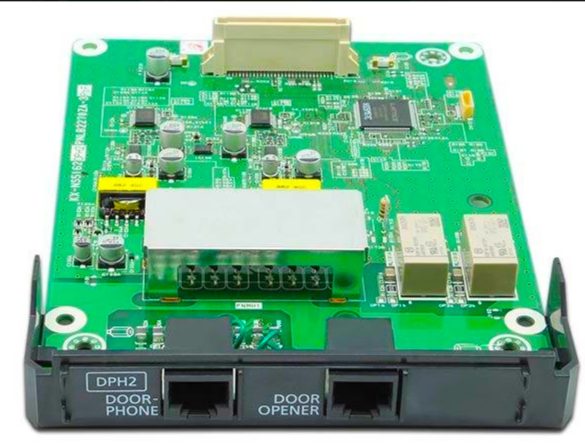

Плата подключения домофона для АТС Panasonic KX-NS500

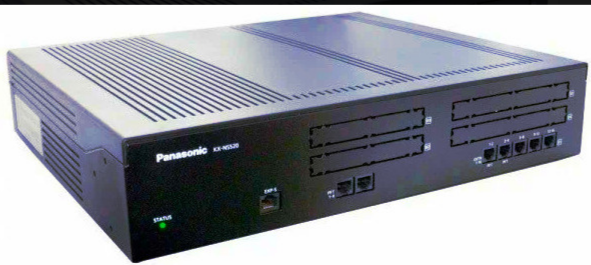

Блок раcширения Panasonic KX-NS520
Самостоятельно он работать не может, только как часть АТС Panasonic KX-NS500, абонентский вынос. Блок расширения Panasonic KX-NS520 подключается к базовому блоку специальным кабелем через плату Panasonic KX-NS5130 (см.выше). Таких блоков можно до 3-х штук на систему. И да, блок расширения Panasonic KX-NS520 уже имеет на борту 16 аналоговых внутренних линий.
